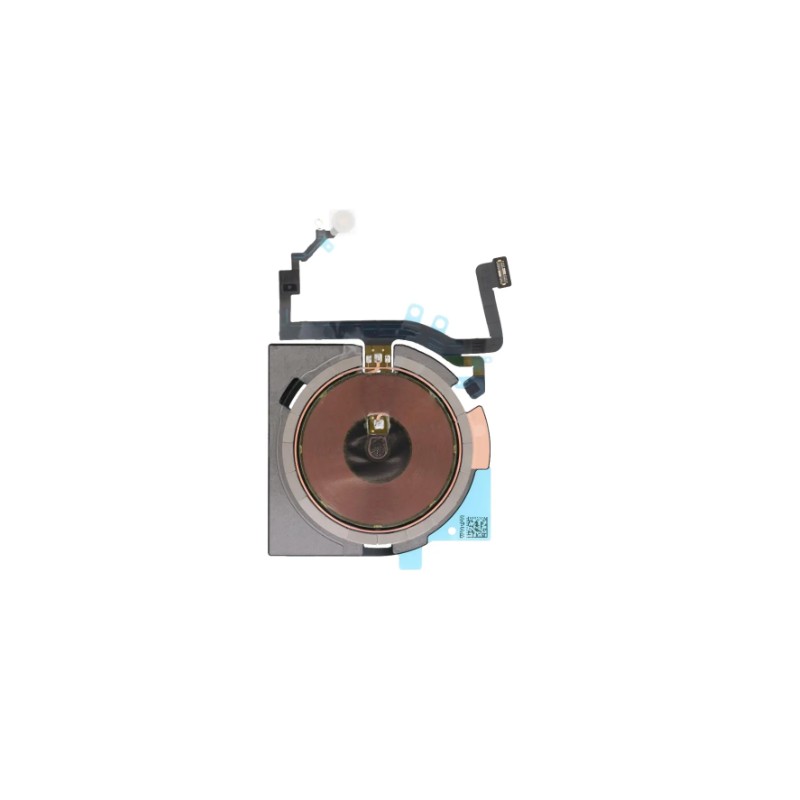

Nappe Antenne NFC + Charge à induction + Flash pour iPhone 15

L'antenne NFC sur l'iPhone 15 n'est plus un simple composant isolé comme sur les anciens modèles ; elle fait partie d'un ensemble flexible complexe situé dans la partie supérieure du châssis.

Voici les caractéristiques techniques et fonctionnelles de cette nappe :

1. Rôle et Fonctions

La nappe ne gère pas uniquement le NFC (Near Field Communication). Elle est multi-usage :

• Paiement sans contact : Apple Pay.

• Lecture de puces : Scan de tags NFC et appairage d'accessoires.

• Recharge sans fil : Elle travaille en tandem avec la bobine MagSafe pour la régulation de l'induction.

• Continuité réseau : Elle sert souvent de pont pour certaines fréquences d'antennes cellulaires ou Wi-Fi selon la configuration du châssis.

2. Conception et Emplacement

• Localisation : Située sur la partie supérieure arrière du téléphone, près de l'appareil photo. Cette position est stratégique pour permettre le paiement en approchant simplement le haut de l'iPhone du terminal.

• Matériau : Circuit imprimé flexible (FPC) ultra-fin, conçu pour résister aux torsions lors du montage.

• Connectique : Elle se branche directement sur la carte mère via un connecteur "press-fit" haute densité.

3. Spécificités liées à l'iPhone 15

Depuis quelques générations, et particulièrement sur l'iPhone 15, Apple a renforcé l'aspect sécuritaire et structurel :

• Appairage logiciel (Sériallisation) : Comme beaucoup de composants Apple, la nappe NFC peut être liée au processeur sécurisé (Secure Enclave). Un remplacement par une pièce non d'origine peut parfois entraîner des messages d'avertissement ou une perte de fonction Apple Pay si la puce de contrôle n'est pas transférée.

• Fragilité : Lors d'une réparation (changement de vitre arrière par exemple), cette nappe est extrêmement exposée. Un simple accroc sur le flex peut rendre le NFC inopérant.

4. Symptômes de panne

Si la nappe est défectueuse ou mal connectée, vous observerez :

1. L'impossibilité d'ajouter une carte bancaire dans Wallet.

2. Aucune réaction lors de l'approche d'un terminal de paiement.

3. Des échecs de lecture de tags NFC.

4. Parfois, des problèmes de détection de certains accessoires MagSafe.

Note importante : Si vous tentez une réparation, attention au retrait de la vitre arrière. Sur l'iPhone 15, l'ouverture se fait désormais par l'arrière, et la nappe NFC est l'un des premiers éléments que l'on peut sectionner par mégarde avec un outil de levier.
