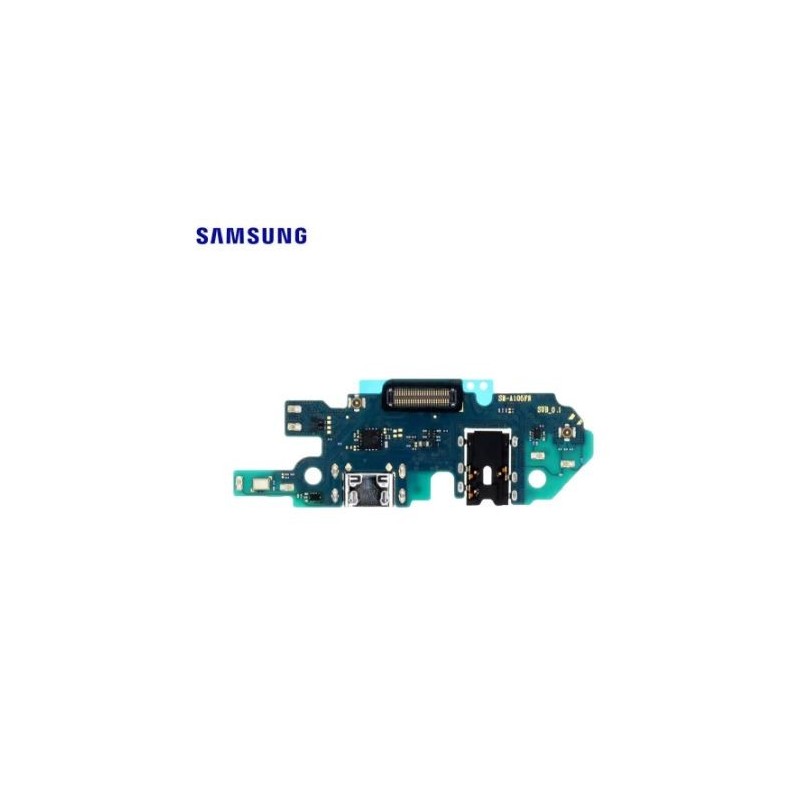

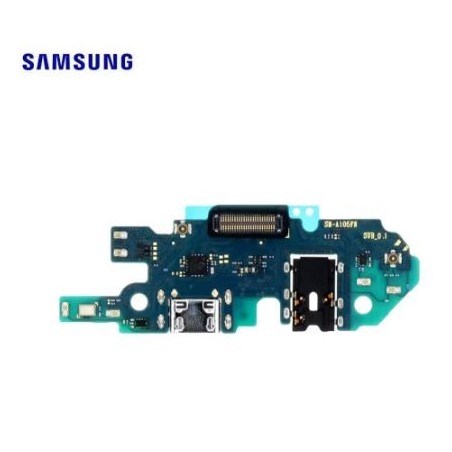

Fiche Technique du Connecteur (Dock de Charge)

Le connecteur officiel se présente sous la forme d'une petite carte de circuit imprimé (PCB) flexible qui regroupe plusieurs fonctions essentielles :

• Type de Port : Micro-USB 2.0 OTG On-The-Go (Attention : ce n'est pas de l'USB-C).

• Compatibilité : Exclusivement conçu pour le Samsung Galaxy A10 (SM-A105, SM-105FN).

• Connexion Interne : Connecteur nappe FPC (pour faire la liaison avec la carte mère).

• Composants Intégrés :
  • Le port de charge Micro-USB 2.0

  • La prise Jack 3.5mm
• • Le microphone principal (pour les appels).

  • Le connecteur d'antenne réseau (coaxial).

  • Le circuit de gestion de l'alimentation et de protection contre les surtensions.

Pourquoi choisir une pièce officielle (Originale) ?

Il est tentant de se tourner vers des pièces génériques moins chères, mais la pièce d'origine Samsung offre des garanties indispensables :

1. Qualité du Réseau (Antenne)

La carte de charge gère la réception du signal. Les copies de basse qualité entraînent souvent une perte de réseau 4G/5G ou un Wi-Fi instable car les filtres de fréquence sont absents ou mal calibrés.

2. Charge Rapide et Sécurisée

Une pièce officielle respecte les normes d'ampérage. Une pièce contrefaite peut provoquer :

• Une charge extrêmement lente.

• Une surchauffe de la batterie.

• L'absence de reconnaissance par un ordinateur (transfert de données impossible).

3. Clarté du Microphone

Le micro étant soudé directement sur ce module, une pièce non officielle peut donner une voix étouffée ou des grésillements à vos interlocuteurs.

Symptômes d'un connecteur défaillant

Si vous hésitez à le remplacer, voici les signes qui ne trompent pas :

• Le câble "bouge" lorsqu'il est inséré ou ne tient plus en place.

• L'appareil ne détecte la charge que sous un certain angle.

• Vos interlocuteurs ne vous entendent plus en appel classique.

• Le téléphone ne s'allume plus du tout, même après un long temps de charge.

La Différence Majeure : Le NFC

La distinction principale entre le SM-A105F et le SM-A105FN réside dans la connectivité.

• A105F : C'est le modèle standard (souvent destiné aux marchés hors Europe). Il ne possède pas de puce NFC.

• A105FN : C'est la variante européenne. Elle est équipée du NFC pour le paiement sans contact (Samsung Pay, Google Pay).

Impact sur le connecteur de charge (Dock)

Le "connecteur de charge" est en réalité une petite carte électronique (PCB) qui gère plus que la simple recharge.

1. Compatibilité du signal : La carte de charge du modèle FN possède des pistes et des connecteurs spécifiques pour l'antenne NFC.

2. Le Réseau (Antenne) : Si vous installez un connecteur de A105F dans un A105FN, vous risquez de perdre totalement le signal réseau ou d'avoir une réception très faible, car les schémas d'antenne diffèrent légèrement.

3. Le Microphone : Parfois, l'emplacement du micro sur la carte peut varier de quelques millimètres, ce qui ne s'aligne plus avec le trou du châssis.

Conseil d'expert : Avant de remplacer la pièce, vérifiez avec une pince fine ou un cure-dent en plastique qu'aucune peluche de poche n'est coincée au fond du port. C'est la cause de 50 % des problèmes de charge sur ce modèle !
