Caractéristiques

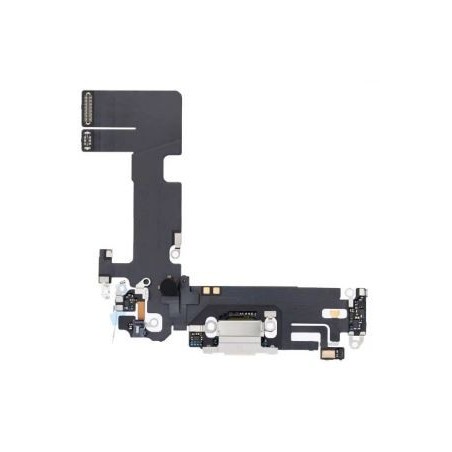

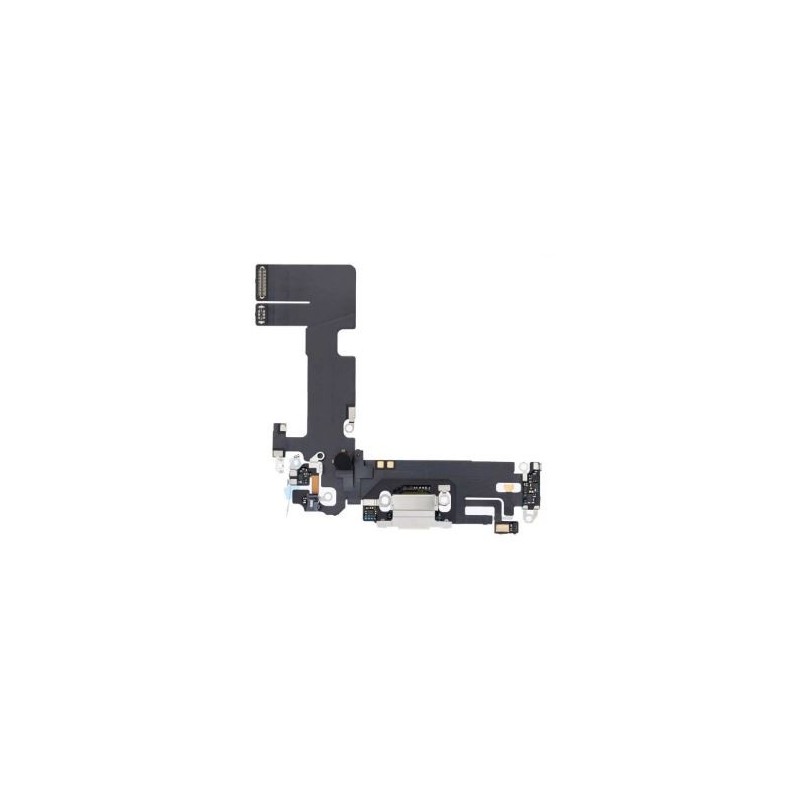

Le connecteur de charge de l'iPhone 13 (nappe dock ou connecteur Lightning) est un composant central de l'appareil. Il regroupe l'alimentation, le transfert de données, l'audio et la connectivité réseau sur un seul et même circuit flexible.

1. Spécifications Techniques & Performances

• Type de port : Lightning (8 broches, réversible).

• Débit de données : Standard USB 2.0 (jusqu'à 480 Mbps).

• Protocole de charge : Compatible USB Power Delivery (USB-PD).

• Puissance maximale : Supporte la charge rapide jusqu'à 20W - 23W en pointe (avec un adaptateur secteur de 20W ou plus).

2. Composants intégrés à la nappe (Multi-fonctions)

Le connecteur de charge ne sert pas uniquement à alimenter le téléphone. C'est une nappe complexe qui intègre et gère plusieurs éléments clés :

• Le port Lightning : Pour la charge filaire et la synchronisation avec un ordinateur.

• Le microphone principal (inférieur) : Gère la captation de votre voix lors des appels classiques et des dictées vocales.

• Les connecteurs du haut-parleur : Assurent la liaison électrique avec le bloc haut-parleur inférieur.

• Les connecteurs du Taptic Engine : Transmettent les impulsions pour le moteur de vibrations haptiques.

• L'antenne réseau : Sert de relais pour la réception des signaux cellulaires (GSM / 5G) en bas du châssis.

3. Spécificités de Réparation & Compatibilité

• Compatibilité exclusive : Cette pièce est strictement réservée à l'iPhone 13 (standard). Elle n'est pas interchangeable avec les modèles 13 Mini, 13 Pro ou 13 Pro Max.

• Aucun blocage logiciel (Non sérialisé) : Contrairement à l'écran ou à la batterie, le connecteur de charge ne contient pas de puce verrouillée par Apple. Son remplacement ne déclenche aucun message d'erreur ("Pièce inconnue") dans iOS.

• Niveau de démontage : L'intervention nécessite de retirer l'écran, la batterie, le haut-parleur et le vibreur, car la nappe est collée et vissée directement sous ces composants au fond du châssis.

4. Symptômes de Panne Courants

Un connecteur de charge défectueux, oxydé ou encrassé se reconnaît aux signes suivants :

• Absence totale de détection de la charge ou faux contacts répétés.

• Impossible de synchroniser l'iPhone sur un ordinateur.

• Vos interlocuteurs ne vous entendent pas (micro inférieur coupé), alors que le son fonctionne en mode haut-parleur ou avec des écouteurs Bluetooth.

• Perte brutale ou baisse anormale du signal réseau cellulaire.
