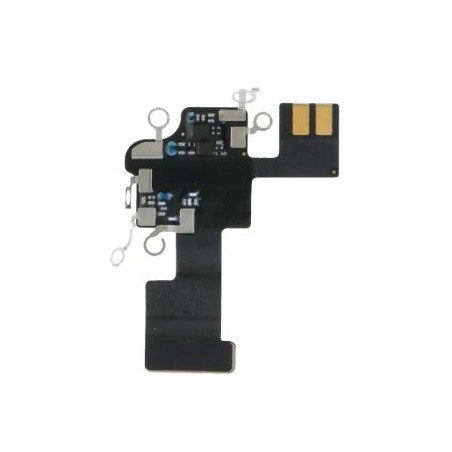

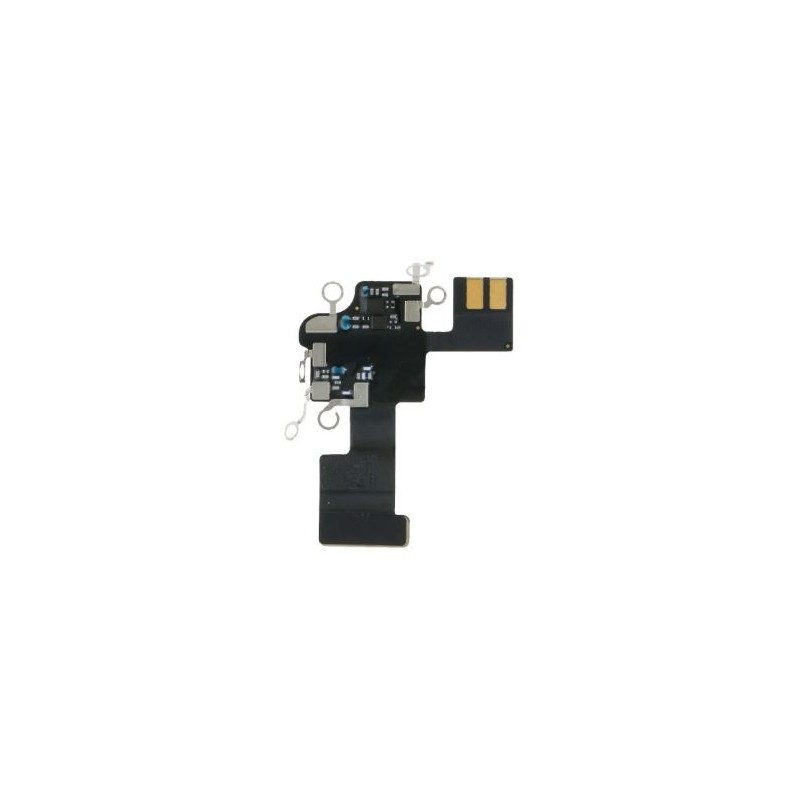

La nappe Wi-Fi (souvent appelée nappe antenne Wi-Fi/WLAN ou câble flex) de l'iPhone 13 Pro Max est une pièce détachée interne cruciale pour la connectivité sans fil de l'appareil.

Voici ses caractéristiques techniques, les symptômes de panne associés et les détails de compatibilité :

1. Caractéristiques Techniques de la Pièce

• Type de composant : Nappe de connexion flexible (Flex Cable) intégrant l'antenne Wi-Fi et Bluetooth.

• Rôle : Elle assure la liaison physique et le transfert des signaux haute fréquence entre la carte mère de l'iPhone et le châssis (qui sert d'antenne réceptrice).

• Qualité : Disponible en version originale (extraite d'un appareil / reconditionnée) ou compatible (générique de caractéristiques identiques à l'original).

• Technologie réseau gérée (via la carte mère) : Wi-Fi 6 (802.11ax) avec MIMO $2 times 2$, double bande (2,4 GHz et 5 GHz).

2. Compatibilité Modèles

Cette nappe est strictement conçue pour l'iPhone 13 Pro Max. Elle est compatible avec les numéros de modèles A15 suivants (gravés au dos de l'appareil ou visibles dans les réglages) :

• A2643 (Modèle Europe / International)

• A2484, A2641, A2644, A2645

⚠️ Attention : Cette pièce n'est pas interchangeable avec celle d'un iPhone 13 classique, 13 mini ou 13 Pro. Les dimensions et l'emplacement des connecteurs diffèrent.

3. Symptômes d'une nappe Wi-Fi HS (Hors Service)

Le remplacement de cette nappe est nécessaire si vous constatez les dysfonctionnements suivants :

• Bouton Wi-Fi grisé ou impossible à activer dans les réglages.

• Signal Wi-Fi extrêmement faible, instable, ou déconnexions intempestives même à proximité de la box internet.

• Aucun réseau Wi-Fi détecté par l'appareil.

• Problèmes de Bluetooth simultanés (les puces et antennes Wi-Fi/Bluetooth étant souvent liées ou proches sur ce type de circuit).

4. Informations pour la réparation

• Difficulté : 3/5 (Moyenne). La nappe est fine et fragile. Sa manipulation demande de la patience et de la précision.

• Temps estimé : Environ 30 à 45 minutes pour un technicien ou un habitué du démontage.

• Outils requis : Un tournevis Tri-point (Y000), un tournevis Pentalobe (pour le bas de l'iPhone), un tournevis cruciforme, une spatule en nylon, une pince de précision et un adhésif (joint d'étanchéité) pour refermer l'écran proprement.
