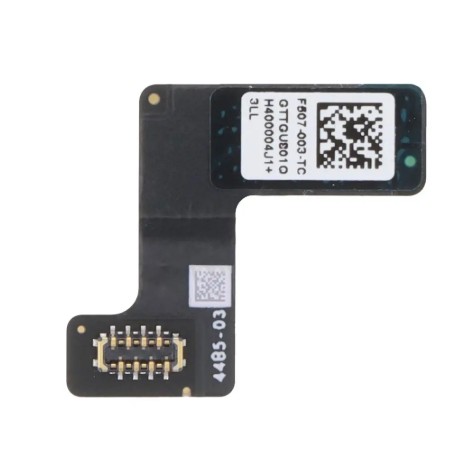

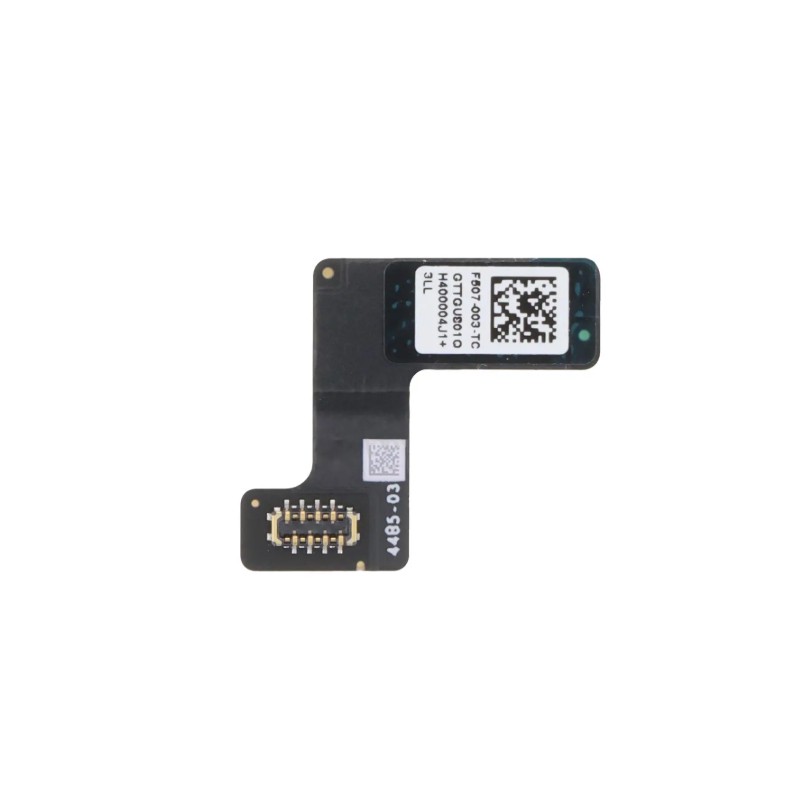

Nappe Antenne GPS pour IPhone 15 Plus

La nappe de l'antenne GPS de l'iPhone 15 Plus est un composant crucial, souvent situé sur la partie supérieure du châssis. Contrairement aux anciens modèles, l'architecture interne de la série 15 a été repensée pour faciliter la réparabilité (ouverture par l'avant et par l'arrière).

Voici les caractéristiques principales de cette pièce :

1. Rôle et Connectivité

La nappe ne gère pas seulement le GPS. Elle fait généralement partie d'un ensemble de communication plus large :

• Multibande : Elle capte les signaux satellites (GPS, GLONASS, Galileo, QZSS et BeiDou).

• Fréquences : Support du GPS de précision à double fréquence (L1 + L5) pour une meilleure géolocalisation en milieu urbain dense.

• Interconnexion : Elle est reliée à la carte mère via un connecteur de type "press-fit" (pression) très fragile.

2. Conception Physique

• Matériau : Circuit imprimé flexible (FPC) ultra-fin.

• Fixation : Maintenue par des vis spécifiques (souvent des vis Tri-point Y000) et des adhésifs conducteurs pour assurer une mise à la terre (grounding) parfaite avec le châssis en aluminium.

• Fragilité : Très sensible aux pliures excessives et aux décharges électrostatiques.

3. Symptômes de Défaillance

Si cette nappe est endommagée (souvent lors d'un remplacement d'écran ou de vitre arrière), vous observerez :

• Une perte totale du signal GPS ("Position introuvable").

• Une précision très faible (le point bleu sur la carte est large et ne suit pas vos déplacements).

• Des déconnexions intermittentes du Wi-Fi ou du Bluetooth (car les nappes d'antennes sont souvent regroupées ou partagent des lignes de masse).

Tableau Récapitulatif

Note importante : Sur l'iPhone 15 Plus, le remplacement de cette nappe n'entraîne pas de message d'erreur "pièce non originale" (contrairement à l'écran ou à la batterie), car elle ne contient pas de puce d'appairage logicielle complexe. Cependant, veillez à ne pas sectionner les nappes adjacentes lors de l'ouverture.
